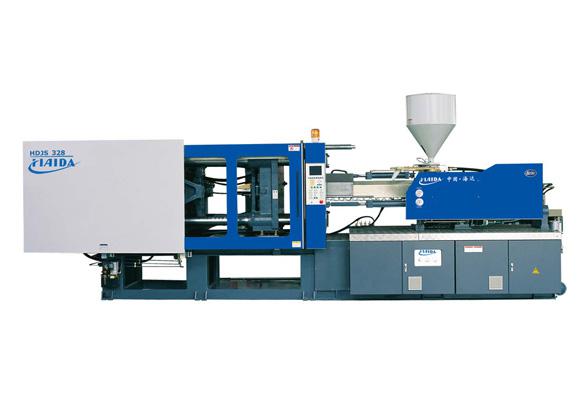

HDJS328
在 HDX 高品質的機械結構基礎上,動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵,提高了執行機構運行的壓力和速度的分辨率及精度,提高了塑化轉速和背壓的 精細分辨率及計算精度,降低了熔融料的軸向溫...
- 全國咨詢熱線:
- 15367134111
詳情介紹:
技術參數:

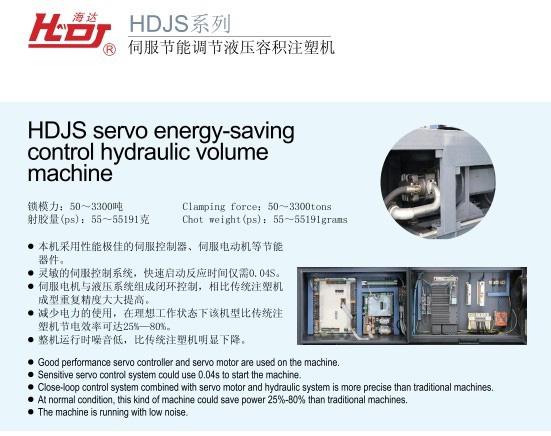

在 HDX 高品質的機械結構基礎上,動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵,提高了執行機構運行的壓力和速度的分辨率及精度,提高了塑化轉速和背壓的 精細分辨率及計算精度,降低了熔融料的軸向溫差。高剛度、高運行重復精度、高精度低壓護模性能的肘桿合模機構,具有對精密模具的優異保護性能,具備高精度 穩定運行的性能。在理想工作狀態下,成型制品比三相異步電機驅動定量泵系統節電 80% ,低能耗運行顯著降低了噪聲。創新的伺服控制系統,提高了系統的動態反映性能,使流量及壓力的轉換得以快速平滑的過渡,注射性能得到提高。
在 HDX 高品質的機械結構基礎上,動力驅動系統采用交流永磁同步伺服電機驅動高性能油泵,提高了執行機構運行的壓力和速度的分辨率及精度,提高了塑化轉速和背壓的 精細分辨率及計算精度,降低了熔融料的軸向溫差。高剛度、高運行重復精度、高精度低壓護模性能的肘桿合模機構,具有對精密模具的優異保護性能,具備高精度 穩定運行的性能。在理想工作狀態下,成型制品比三相異步電機驅動定量泵系統節電 80% ,低能耗運行顯著降低了噪聲。創新的伺服控制系統,提高了系統的動態反映性能,使流量及壓力的轉換得以快速平滑的過渡,注射性能得到提高。
項 目 | 單 位 | 數 值 | |||
注射裝置 | 螺桿直徑 | mm | 60 | 67 | 70 |
螺桿長徑比 | L/D | 22.9 | 21 | 20.1 | |
注射容積 | cm3 | 740 | 923 | 1008 | |
注射重量 | g | 674 | 840 | 917 | |
注射壓力 | Mpa | 213 | 171 | 157 | |
鎖模裝置 | 合模力 | KN | 3280 | ||
模板行程 | mm | 660 | |||
模具厚度 | mm | 250-660 | |||
導柱內距 | mm | 660×660 | |||
頂出力 | KN | 80 | |||
頂出行程 | mm | 170 | |||
其他 | 電機功率 | KW | 30 | ||
加熱功率 | KW | 21 | |||
油汞壓力 | Mpa | 16 | |||
外形尺寸 | m | 6.8×1.7×2.6 | |||
機器重量 | T | 9.8 | |||
模具定位圈直徑 | mm | Φ160 | |||
噴嘴圓球半徑 | mm | SR15 |
